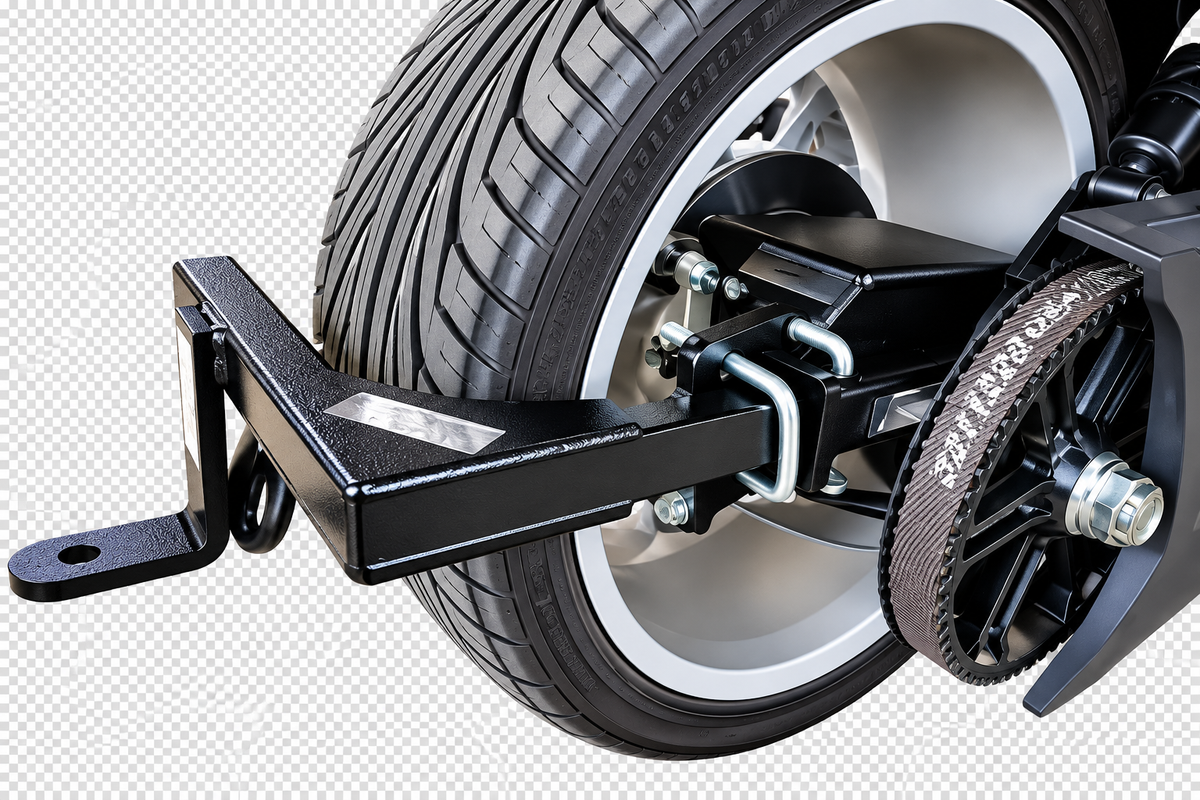

Instalación del enganche y receptor de la fase III del Slingshot
Herramientas necesarias: Gato, llave de tubo, barras de extensión, vaso de 15 mm, vaso de 17 mm, vaso de 19 mm, llave dinamométrica, herramienta Torx #40 y barra rompedora.
- Estacione el Slingshot en una superficie plana.
- Calce las ruedas delanteras para mayor seguridad.
- Ponga la transmisión en neutral y suelte el freno de mano.
- Levante ligeramente la rueda trasera para que pueda girar con la mano.
- Retire la protección de la correa utilizando los tres tornillos Torx #40.
- Retire los 2 tornillos del amortiguador uno a la vez.
- Retire el tornillo original de la pinza de freno. No lo volverá a usar.
- Coloque el receptor y alinéelo con el nuevo tornillo más largo de la pinza de freno. Instale la arandela de estrella suministrada y apriétela solo a mano en esta etapa.
- Instale los nuevos tornillos más largos del amortiguador uno a la vez, insertándolos hacia el neumático.
- Alinee los tornillos del amortiguador con los orificios del receptor, empújelos e instale las arandelas de estrella y las tuercas.
- Apriete los tres tornillos de la pinza y del amortiguador a 60 ft-lbs con una llave dinamométrica.
- Vuelva a instalar la cubierta de la correa.
- Inserte la parte macho del enganche con la bola en el receptor, luego instale el pasador y el clip de retención.
- Ponga el freno de mano, baje el Slingshot y retire el gato.
- Instale el tensor del enganche. Esto es obligatorio para cumplir con la garantía.
Nota importante: Apriete las tres tuercas y el tornillo de la pinza a 60 ft-lbs.
